ما هي المعايير الدولية لمقطع مسار السكك الحديدية؟

باعتبارها مكونًا مرنًا أساسيًا في نظام تثبيت السكك الحديدية، تم توحيد المشابك المرنة للسكك الحديدية الدولية حول أربعة أبعاد أساسية: المواد والأداء والاختبار والتطبيق. ويقدم الإطار العام هيكلاً من "المعايير المقبولة دوليًا التي تقود الطريق، والمعايير الإقليمية التي توفر التفاصيل، والمعايير الوطنية التي تتكيف مع المواقف المختلفة." وتتمثل وظيفتها الأساسية في تنظيم تصميم وإنتاج واختبار واستخدام المشابك المرنة، مما يضمن قابلية التبادل والسلامة والمتانة عبر مختلف البلدان وخطوط السكك الحديدية، والتي تغطي سيناريوهات السكك الحديدية المختلفة بما في ذلك السكك الحديدية التقليدية، والثقيلة، والسكك الحديدية عالية السرعة. حاليًا، تنقسم معايير المقطع المرن للسكك الحديدية الدولية بشكل أساسي إلى ثلاث فئات: المعايير المقبولة دوليًا، والمعايير الموحدة إقليميًا، والمعايير الخاصة بالدول الكبرى. وتكمل هذه المعايير بعضها البعض، ولكل منها تركيزها الخاص، وتشكل مجتمعة نظامًا قياسيًا دوليًا كاملاً.

1. المعايير ذات الصلة بالمنظمة الدولية للمعايير (ISO).
ينصب التركيز الأساسي على اختبار المواد للأشرطة المرنة واختبار نظام التثبيت، وهو الأساس لإنتاج واختبار الأشرطة المرنة عالميًا. تشمل بشكل رئيسي:
- سلسلة ISO 22074: "تطبيقات السكك الحديدية-المسارات-طرق اختبار نظام التثبيت" توضح إجراءات الاختبار ومعايير الحكم للمؤشرات الرئيسية مثل ضغط المقطع وصلابة الرفع وعمر الكلال وأداء العزل. إنها المواصفات العامة الأساسية للتحقق من أداء المقطع.
- ISO 5948: "معيار اختبار الصلب الزنبركي" ينص على التركيب الكيميائي، والخواص الميكانيكية، والبنية المعدنية والمتطلبات الأخرى للفولاذ الزنبركي المستخدم في القضبان الزنبركية، ويوفر معيارًا موحدًا لاختيار المواد للقضبان الزنبركية.

2. المعايير ذات الصلة للاتحاد الدولي للسكك الحديدية (UIC) المصممة خصيصًا لمكونات مسارات السكك الحديدية، تلبي هذه المعايير بشكل أفضل الاحتياجات التشغيلية الفعلية للسكك الحديدية وتكون بمثابة أساس أساسي للتعاون الدولي في مجال السكك الحديدية. وهي تشمل بشكل أساسي: سلسلة - UIC 860: "الشروط الفنية العامة لمثبتات السكك الحديدية"، والتي تغطي مبادئ التصميم، وتفاوتات الأبعاد، ومعالجة السطح، ومتطلبات تركيب المشابك المرنة، وتوضح متطلبات التوافق بين المشابك المرنة والقضبان والوسادات الحديدية، وتنطبق على خطوط السكك الحديدية الدولية المختلفة . - UIC 712-3: "مواصفات اختبار إجهاد مثبتات السكك الحديدية" تركز على طريقة اختبار عمر الكلال للمرونة. المقاطع، مما يتطلب ألا تظهر المقاطع المرنة أي تشققات أو أعطال تحت أحمال دورية محددة لضمان الموثوقية التشغيلية.

3. المعايير الأوروبية (EN)
إن شبكات السكك الحديدية في الدول الأوروبية مترابطة بشكل كبير وتتمتع بمعايير عالية من التوحيد. المعايير الأساسية تعادل اعتماد أو تحسين المعايير الدولية وتنطبق على الدول الأوروبية والدول التي تعتمد أنواع السكك الحديدية الأوروبية. تشمل بشكل رئيسي:
سلسلة - EN 13481: "تطبيقات السكك الحديدية-المسارات-متطلبات الأداء لأنظمة التثبيت" هي المعيار الأساسي للمشابك الأوروبية وتنقسم إلى ثلاثة أجزاء: الجزء 1 (المتطلبات العامة)، الجزء 2 (مثبتات المسار ذات الصابورة، توضيح مؤشرات الأداء للنماذج الشائعة الاستخدام مثل مشابك الفئة C)، والجزء 3 (مثبتات المسار غير الصابورة، المناسبة للسرعات- العالية خطوط السكك الحديدية والثقيلة-).
- المعايير الداعمة: معيار DIN الألماني (DIN 17221 "مواصفات الفولاذ الربيعي"، DIN EN 13481، المعادل للمعيار الأوروبي)، معيار BS البريطاني (BS EN 13481، المعادل للمعيار الأوروبي)، والذي يزيد من تحسين عملية الإنتاج وتفاصيل الاختبار.

4. معيار أمريكا الشمالية مع وجود السكك الحديدية الأمريكية والكندية كقلب أساسي، فإنه يتكيف مع خصائص الخط للأحمال الثقيلة وأحمال المحاور الكبيرة في أمريكا الشمالية. تركز المعايير على التطبيق العملي والمتانة. تشمل بشكل أساسي: - معايير AREMA (الجمعية الأمريكية لهندسة وصيانة السكك الحديدية): يوضح الفصل 3 "هيكل المسار" من "دليل هندسة السكك الحديدية" ضغط الانبعاج وعمر الكلال ومتطلبات المواد للقضبان المرنة. يتم استخدام الفولاذ الزنبركي AISI 6150 بشكل شائع، وينص على أن ضغط الانبعاج للقضبان المرنة يجب أن يصل إلى 10-15 كيلو نيوتن، ويجب ألا يقل عمر الكلال عن 3×10⁶ مرات. - معايير ASTM: ASTM A232 "مواصفات النوابض الفولاذية" وASTM E466 "طريقة اختبار التعب" توفر الدعم الفني لاختبار المواد الزنبركية واختبار الأداء، ويتم استخدامها جنبًا إلى جنب مع معايير AREMA. ### 3. المعايير المحددة للدولة-المحددة (تتكيف مع الظروف الوطنية والميزات المميزة) تجمع كل دولة بين خصائص تشغيل السكك الحديدية الخاصة بها (مثل سرعة السكك الحديدية العالية-، والحمولة المحورية للخدمة الشاقة، ومواصفات نوع السكك الحديدية) وتصوغ معاييرها الخاصة على أساس المعايير الدولية والإقليمية لتوضيح المتطلبات الفنية ومواصفات النماذج للقضبان المرنة شائعة الاستخدام في الدولة لضمان أنها تلبي احتياجات الخطوط الخاصة بها.

اتصل الآن

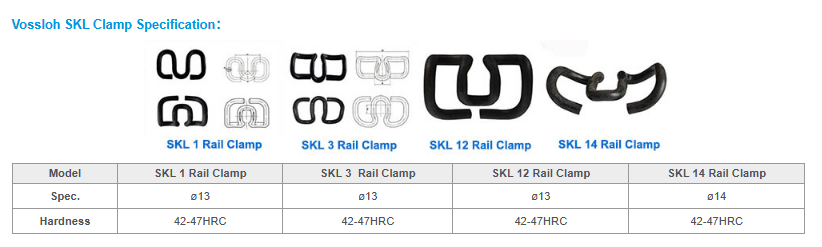

5. المعيار الألماني (يدعم نظام Vossloh) استنادًا إلى نظام تثبيت Vossloh الألماني، تم تطوير معيار شريط مرن حصري، يتميز بدرجات الضغط المفاجئة، وهو مناسب لخطوط السكك الحديدية في الدول الأوروبية والعديد من البلدان حول العالم: - المعايير الأساسية: EN 10089 (مواصفات ربيع الصلب)، DIN 17221، توضح المتطلبات الفنية لقضبان الزنبرك من سلسلة SKL (SKL 12/15/18)، من بينها تتمتع القضبان الزنبركية SKL 15 بضغط إبزيم يبلغ 15 كيلو نيوتن، وهي مناسبة لقضبان UIC60، وهي الأكثر استخدامًا على نطاق واسع. 6. المعيار البريطاني (يدعم نظام Pandrol). يركز نظام التثبيت البريطاني Pandrol على-متطلبات الخدمة الشاقة والتركيب السريع. المعيار الأساسي هو BS EN 13481. تتضمن المشابك المميزة سلسلة PR (ضغط إبزيم عالي، مناسب للسكك الحديدية شديدة التحمل)، ونظام Fast Clip (مشابك مجمعة مسبقًا، تدعم التثبيت الميكانيكي)، ومشابك Nabla (تصميم على شكل شفرة-، مناسب لألواح دعم حديدية محددة).

7. معايير الدولة/المنطقة الأخرى - اليابان: JIS E 1115 "معيار تثبيت المسار"، الذي يتضمن سلسلة مقاطع من النوع E-، مناسبة لخطوط السكك الحديدية ذات المقياس الضيق وشينكانسن العالية- في اليابان، مع التركيز على التكيف الخفيف والمرن. - روسيا: GOST 31385 "الشروط الفنية لمثبتات السكك الحديدية"، التي تم تكييفها مع خطوط القياس العريضة الروسية، توضح المادة والحجم والمواصفات متطلبات مقاومة-التآكل للشرائط المرنة، وتتوافق مع القضبان القياسية الروسية وألواح الدعم الحديدية. - أستراليا: AS 1085.14 "Track Fastener Standard"، الذي تم تكييفه مع سكك الحديد الأسترالية الثقيلة-، لديه متطلبات أعلى فيما يتعلق بعمر الكلال ومقاومة التآكل للقضبان المرنة.

8. المعايير الصينية (سلسلة TB/T)
من أجل التكيف مع الاحتياجات المختلفة لسكك الحديد الصينية التقليدية وعالية السرعة والثقيلة-، تم تشكيل نظام قياسي كامل للسكك الحديدية المرنة، ويتضمن جوهره ما يلي:
- سلسلة TB/T 3065: نوابض تثبيت السكك الحديدية (أحدث إصدار TB/T 3065-2020)، تغطي النوابض شائعة الاستخدام مثل النوع الأول والنوع الثاني والنوع الثالث، وتحدد قوة التثبيت وحركة الزنبرك ومتطلبات المواد للينابيع المختلفة (عادةً الفولاذ الزنبركي 60Si2MnA و60Si2CrA).
- TB/T 3395.3-2015: معيار خاص للمشابك المرنة للسكك الحديدية عالية السرعة-، والذي يضع متطلبات أعلى للمرونة وعمر الكلال وأداء العزل للمشابك المرنة للسكك الحديدية غير الصابورة، وهو مناسب لخطوط السكك الحديدية عالية السرعة بسرعات تبلغ 350 كم/ساعة وما فوق.

من الناحية العملية، تعطي العديد من مشاريع السكك الحديدية الأولوية لمعايير UIC وEN لضمان التوافق -عبر الحدود. توفر المعايير الوطنية إرشادات إضافية لظروف تشغيلية محددة. بشكل عام، يشمل توحيد المشبك المرن اختيار المواد والتصميم الهيكلي وأداء الكلال، مما يوفر أساسًا متينًا لعمليات السكك الحديدية الآمنة والموثوقة في جميع أنحاء العالم.
